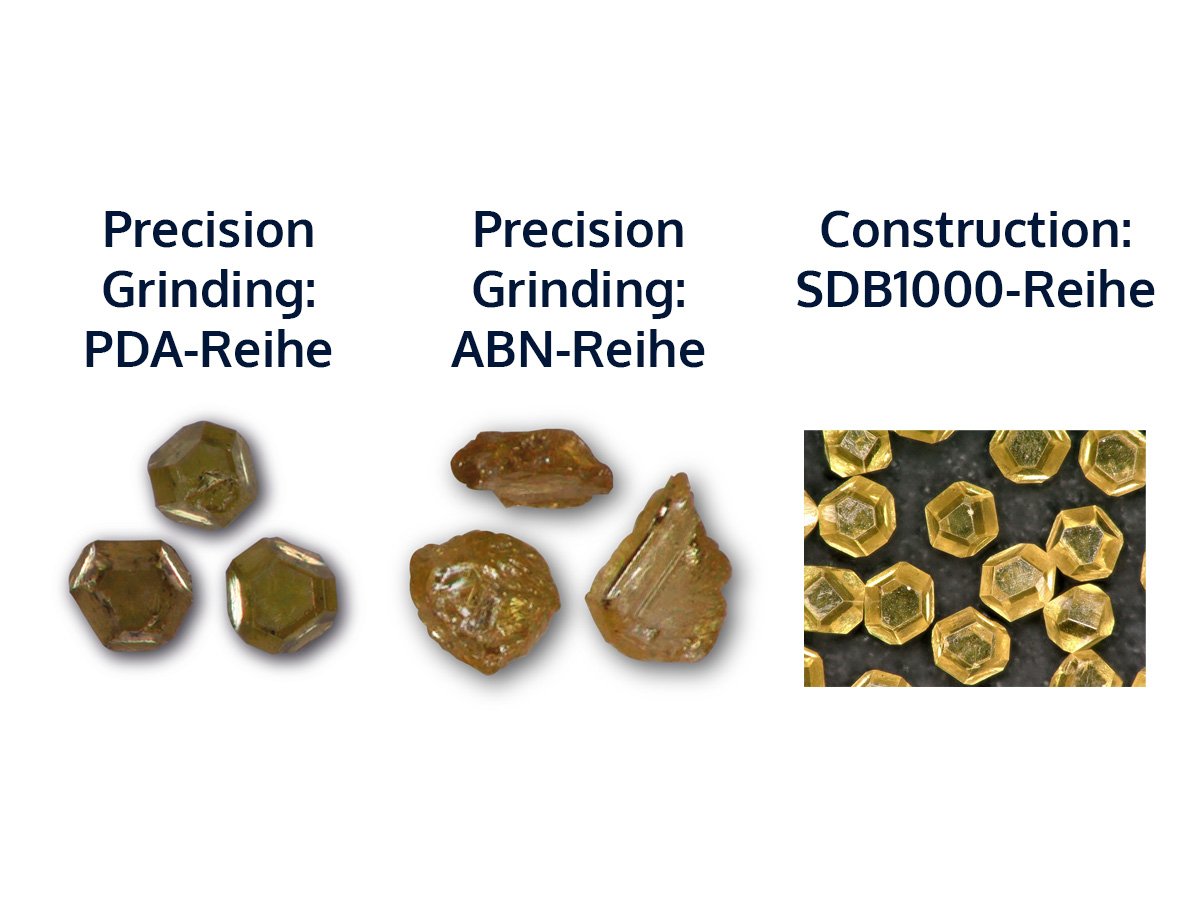

Diamant-/cBN-Körnung

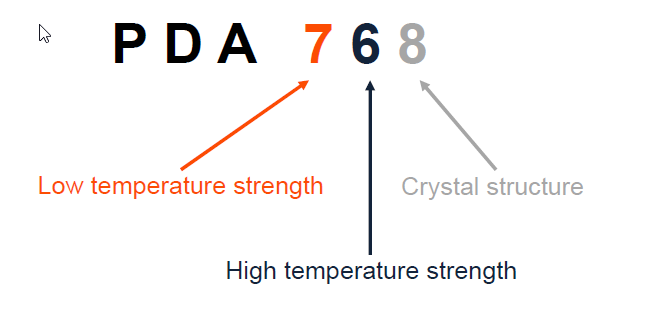

Alle Diamanten weisen eine gewisse chemische Reaktion auf, wenn sie in sauerstoffhaltiger Umgebung über eine gewisse Zeitspanne höherer Temperatur ausgesetzt werden. Die Festigkeit von synthetischem Diamant kann hier in einem gewissen Grad beeinflusst werden, während sich die Festigkeit von Naturdiamant nicht verändert. Der zweite Kennwert bezieht sich auf die Stoßfestigkeit der PremaDia- Produkte nach Beaufschlagung mit höheren Temperaturen, der hochfestesten Körnung wird die 9 zugeordnet und alle anderen Produkte entsprechend niedriger eingestuft.

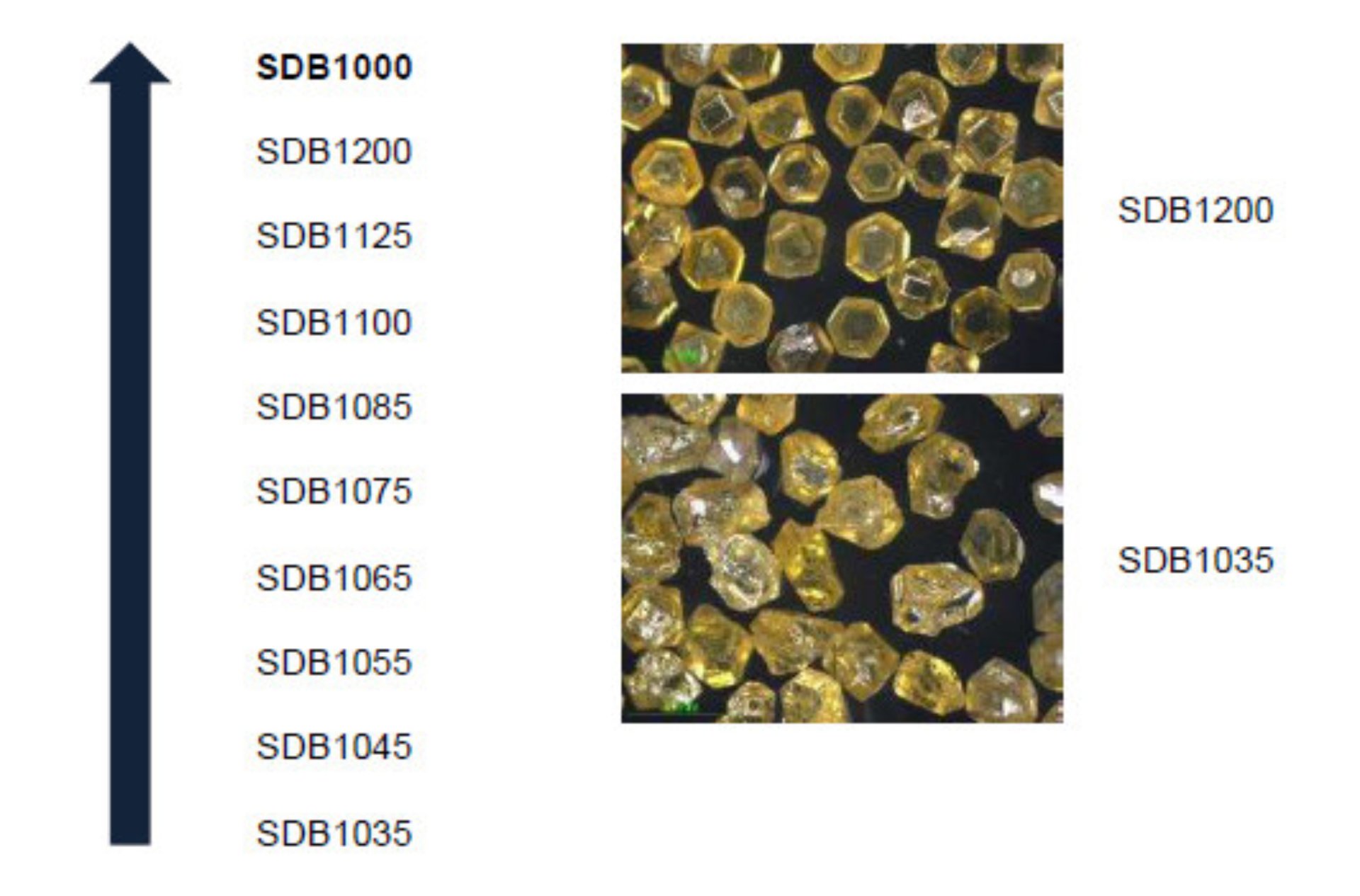

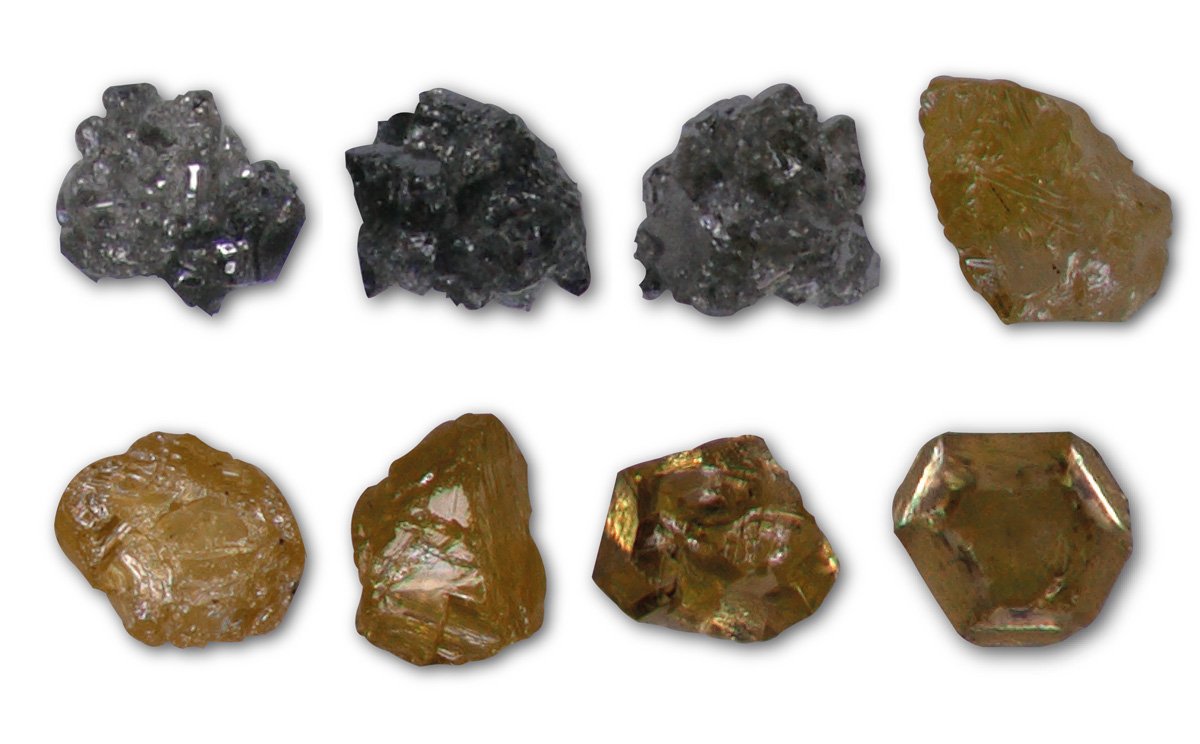

Um ein optimales und gleichbleibendes Zerspanungsverhalten über die gesamte Werkzeugstandzeit zu gewährleisten, ist es von großer Bedeutung, daß das Bruchverhalten der Diamantkörner auf Werkstückmaterial und Zerspanungsbedingungen abgestimmt ist. Kristalline Produkte von guter innerer Beschaffenheit und regelmäßiger Form brechen unter Stoßbelastung fortlaufend, so daß immer scharfe Schneidkanten zur Verfügung stehen. Diesen Produkten wurde der Kennwert 9 zugeordnet. Brüchigen Produkten mit Mikrobrucheigenschaften, typischerweise in Kunstharzbindungen eingesetzt, wurde der Kennwert1 zugeordnet, und alle anderen Produkte dementsprechend zwischen 1 und 9 eingeordnet.

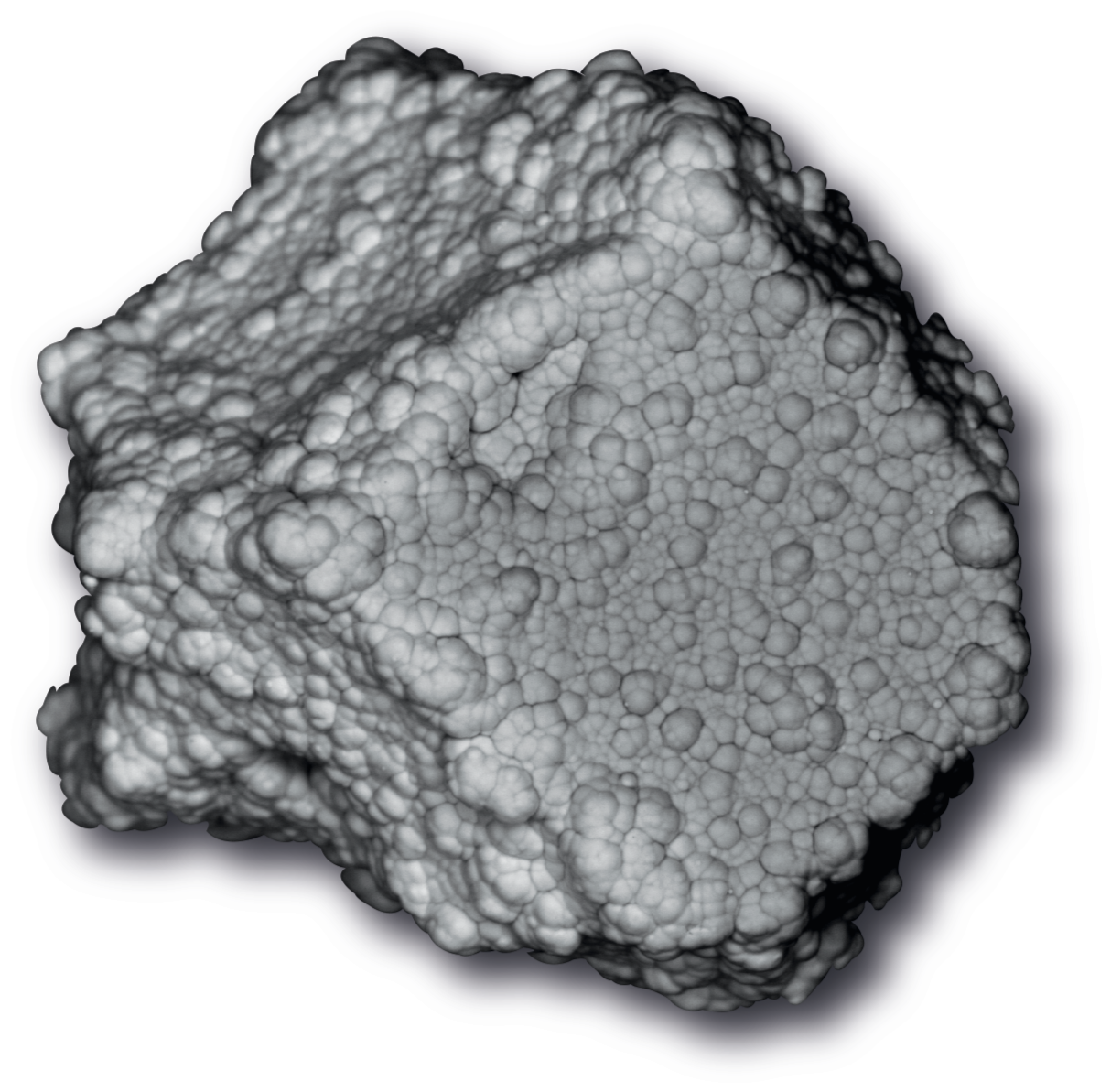

Die Nickel-Ummantelung wird auf chemischem Wege aufgebracht. Die Ummantelung ist so ausgelegt, dass die Körnung vor thermischen Wechselbelastungen während der Fertigung der Schleifmittel geschützt wird. Zusätzlich sorgt die NX Ummantelung für eine maximale Haftung und Benetzung zwischen der Kunstharzbindung und den ummantelten Schleifpartikeln. Erhältlich für Artikel der PremaDia-Reihe mit einer 30 Gew.-% und 55 Gew.-% Ummantelung und mit 60 Gew.-% Ummantelung in der ABN-Reihe.

Die Nickel-Ummantelung wird auf chemischem Wege aufgebracht. Die Ummantelung ist so ausgelegt, dass die Körnung vor thermischen Wechselbelastungen während der Fertigung der Schleifmittel geschützt wird.

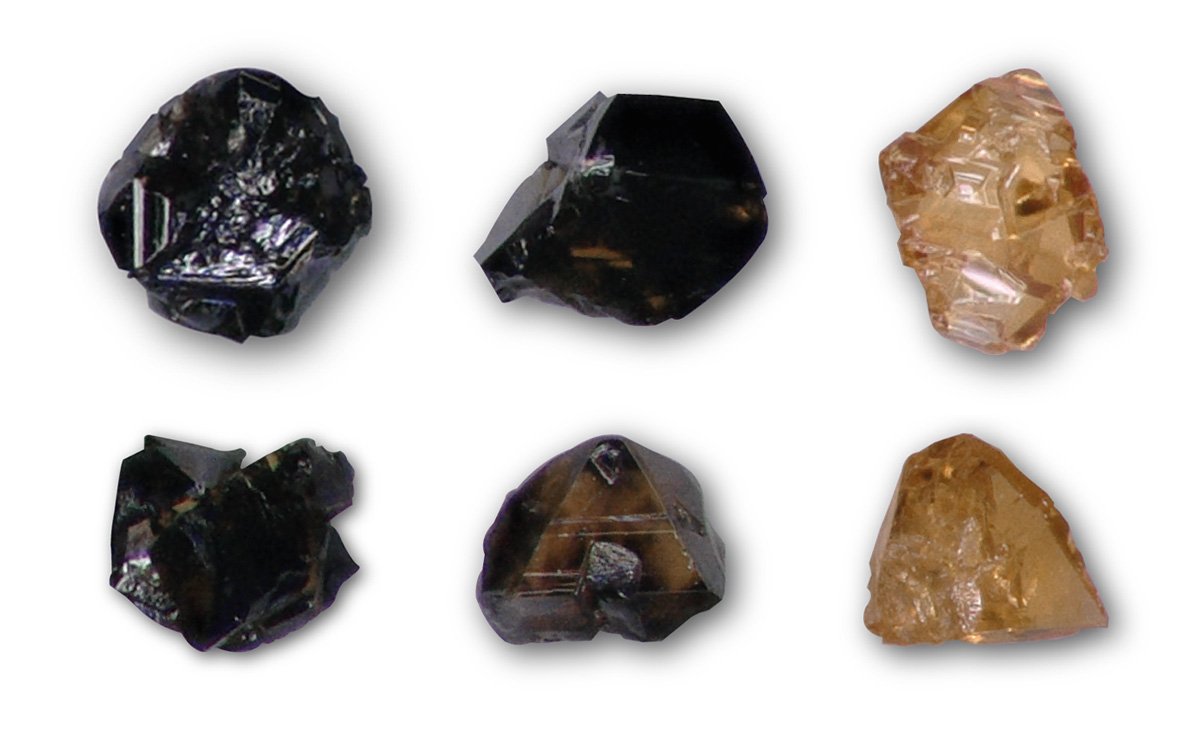

Erhältlich nur für Artikel der ABN-Reihe mit einer Ummantelung von 60 Gew.-%.

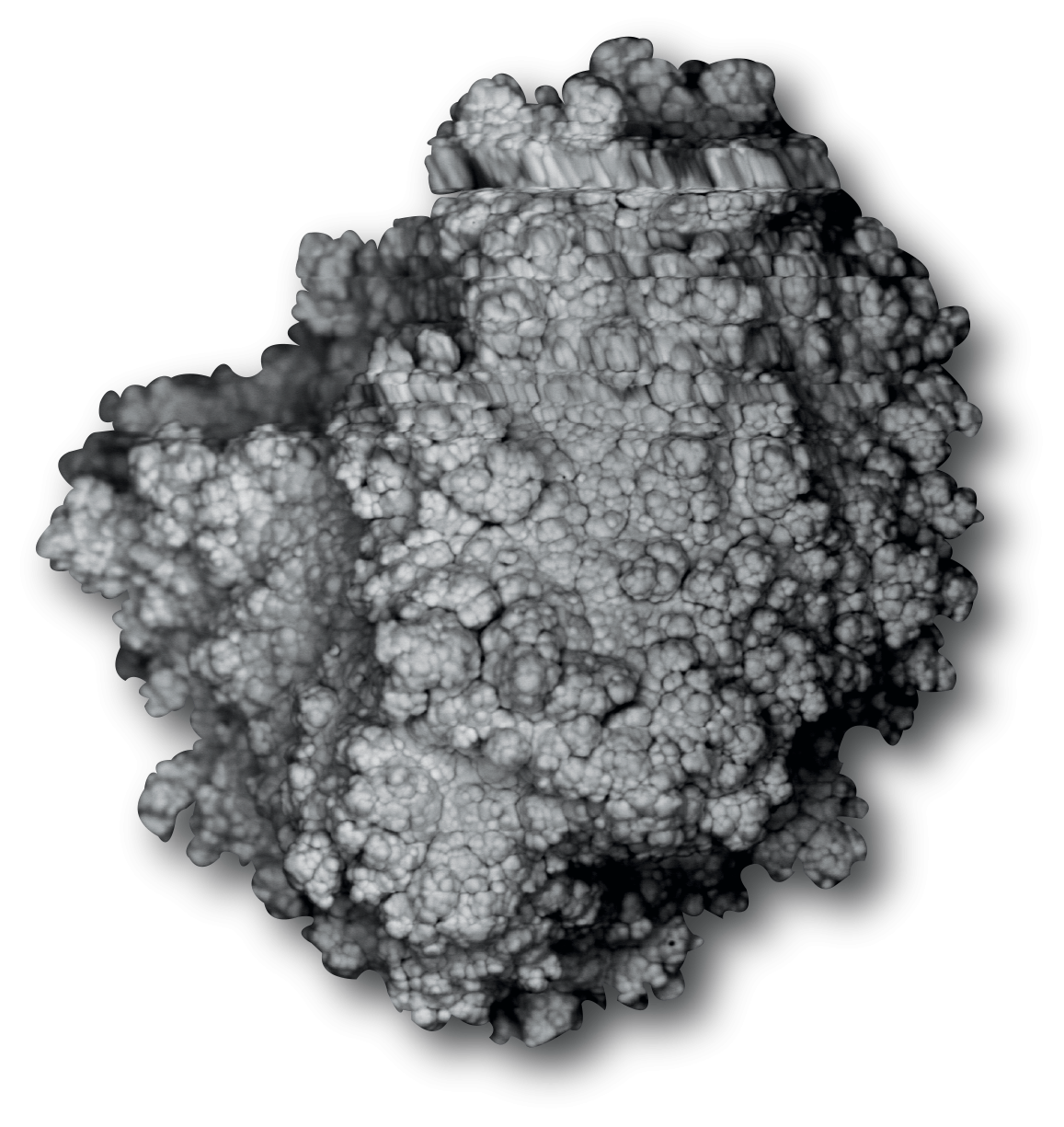

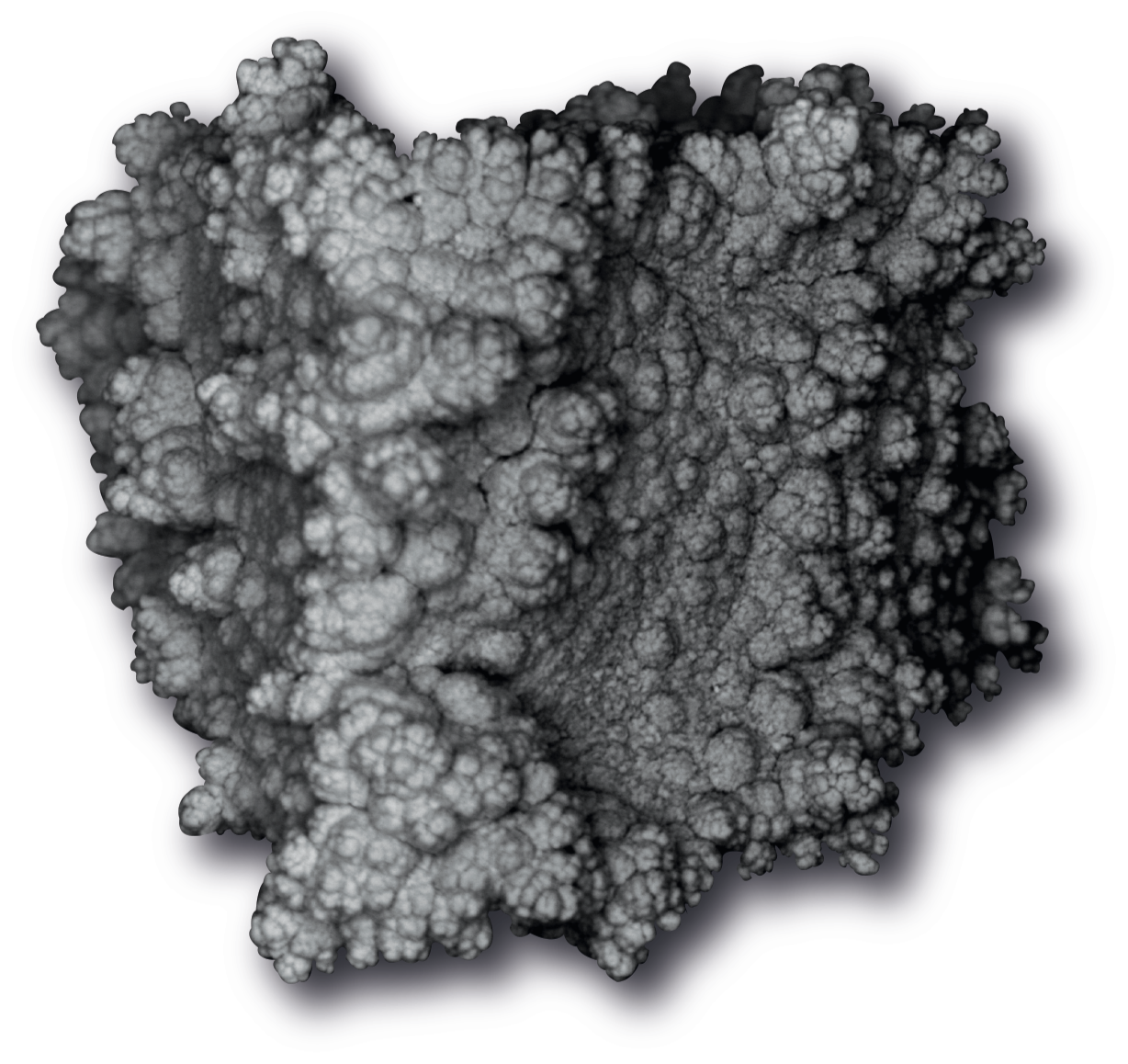

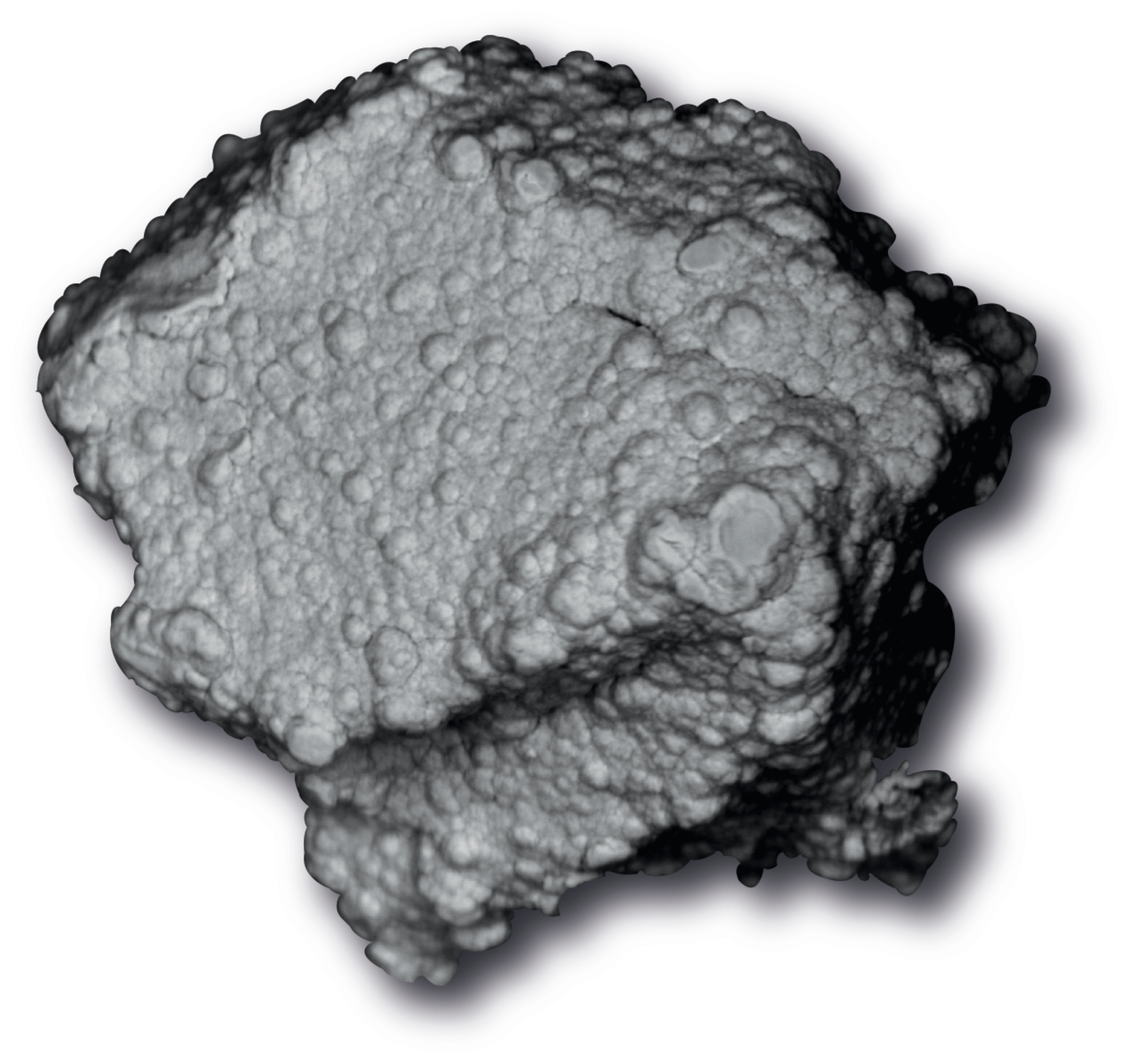

Das elektrolytische Ummantelungssystem von Element Six ergibt eine Nickel- Ummantelung mit einem hohen Grad an chemischer Reinheit. Diese 60 Gew.-% Metall-Ummantelung (P60) bietet eine mechanisch widerstandsfähige Beschichtung und kann in Polyamid-Verbindungen verwendet werden. Die raue Oberfläche der Ummantelung unterstütz die Kornhaltekräfte in der Bindung auch unter harten Schleifbedingungen.

Die Ummantelung aus Kupfer hat sich als besonders effektiv in Kunstharzbindungen erwiesen, beim Trockenschleifen von Sinterkarbiden. Die chemische Ummantelung mit 50 Gew.-% Kupfer (C50), hat eine höhere Wärmeleitfähigkeit als Nickel und verbessert den Wärmeübergang aus der Schleifzone. Vor Allem in Kombination mit Metallsinterbindungen, die verbesserte thermische Eigenschaften haben.
